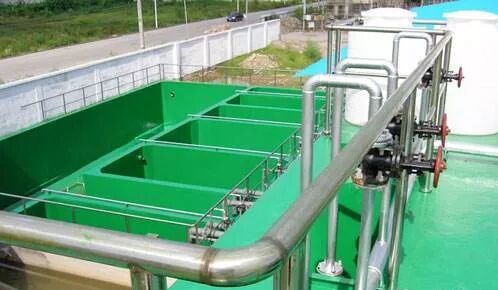

玻璃钢防腐施工原料必须选有出厂合格证，并在玻璃钢防腐施工前抽检合格的材料。环氧树脂为淡黄色至棕黄色粘稠透明液体E-44环氧值,当量/100g041-04 软化点12-20℃。环氧树脂固化剂为T-31，外观浅棕色透明液体，比重1.08-1.09/25℃，粘 度1.1-1.3pas。环氧稀释剂为纯粮食酒精，含水率小于1%。（具体说明见附件1）玻璃纤 维布为中碱无捻玻璃纤维布，产品质量符合GB/T18370-2001标准。无需脱蜡。（具体说明详见附件2）石英粉料含水率不应大于0.5%，细度要求0.16mm孔径筛筛余不应大于 5%，0.09孔径筛筛余不大于25-30%。石英砂进工地以前应已经烘干，并确保达标后方能进入施工现场。



玻璃钢防腐施工作业条件：湿度过大时要加除湿机，温度太低时，应采用升温措施。玻璃钢施工前，应严格按设计要求检查上道工序质量，并做好施工的记录。混凝土基层表面要求坚固、密实、平整，不能有起壳裂纹等不合格现象。 水池内部墙角及转弯处应抹成八字角或小圆角，且基层须干燥，在深为20mm厚度内含水率不应大于6%。（具体测定方法详见附件3）表面浮土、油污等应清理干净，油污清洗时应使用酒精品清洗，以免其残留物对玻璃钢产生不利影响。原材料用管道形式向作业处输送，玻璃钢防腐施工现场准备有固定容量的配料器具。
